一、概述
Pad Firmware Modify Tool 是用來直接修改平板 固件文件的工具。用戶可根據需求對固件文件如：基本信息、USB信息、資源修改、內置APK、高級設置選項等項目進行修改，同時可以預置出廠數據到平板，其中克隆功能是將小機端的data.img讀到pc端，保存固件時將data.img插入原始固件生成新的固件。 工具支持在簡體中文、英文、繁體中文的三種語言的操作系統下使用。
1.環境搭建
在使用工具前應做好相應的準備工作，以便Modify工作能夠順利而有序的進行。PC環境要求：
|
|
WINXP SP2或以上
在win7及以上操作系統下解包，因win7及以上操作系統的權限機制，只有管理員身份登陸的用戶才有權限修改解包后的文件，普通用戶要修改解包文件，需要以管理員身份運行編輯工具后再打開解包文件才能進行修改。
|
|
|
1． CPU 2.2GHz或以上
2． 內存2G或以上
3． C盤有5GB以上剩余空間
|
|
|
要安裝adb驅動，工具才能支持“克隆”功能
提示：
請見發布包：releaseleopard oolsadb_drv\usb_driver_r04- windows安裝時選中inf文件即可。
或者聯系FAE提供。
|
以上滿足后，則可以點擊工具安裝包安裝Modify工具。
二、安裝與卸載
Pad Firmware Modify Tool安裝方便、簡單、快捷，打開“Pad Firmware Modify Tool安裝包，雙擊運行“Setup”文件，進入安裝界面后依照提示點擊“下一步”可正確安裝。
2.2軟件卸載
2.2.1 控制面板中卸載
安裝Pad Firmware Modify Tool后，通過進入【控制面板】選擇【添加或刪除程序】選中 “Pad Firmware Modify Tool”，點擊“刪除”按鈕將其卸載。
2.2.2 程序組中卸載
工具支持自助卸載，通過進入【程序】選擇“Pad Firmware Modify Tool”，點擊“Uninstall”卸載。
三、固件修改流程說明
為了能做出正確的固件，請按照以下步驟修改固件：
1、先準備原始固件文件（剛make出來，沒有data.img的固件）
2、用modify加載該原始固件，開始進行一些基本的修改
比如：基本信息、資源文件替換、程序文件、USB信息、卷標、logo、開機動畫等修改。
3、完成修改后，則點擊“保存”，生成新的固件。
有一些需求需要通過“克隆”功能才能修改，克隆則需要繼續按以下步驟進行：
4、用量產工具燒寫步驟3 中保存的固件到小機。
5、等小機完全開機后，根據這些需求操作小機
比如：調整桌面布局、替換桌面背景、設置字體大小、設置默認語言、設置瀏覽器默認網頁（主頁）、預裝apk等。
6、按需求完成操作后，需要正常關機、重啟小機
7、在modify上加載剛才燒寫的固件（步驟4），待小機完全開機后，以USB調試模式連接PC
8、待modify工具正確連接小機后（“克隆”按鈕高亮），則可以點擊“克隆”按鈕進行克�。榇_保clone功能正確，clone時禁止對平板進行任何操作）。
9、完成克隆后，點擊“保存”按鈕，則可以生成具備以上所有修改和操作效果的固件。
提醒：
1. 工具如果判斷到加載的固件包含data.img且該文件是通過克隆功能生成的，則會禁止“默認語言”修改功能，因為此功能的修改可能會和克隆到data.img中的用戶自定義數據有沖突，導致修改無效。
2. SeLinux的引入導致對GMS固件的DATA分區做修改會引起一些不可預測的問題，所以從V1.10開始暫不支持GMS固件的克隆、內置APK功能。非GMS固件無此限制。
四、修改FW文件
4.1運行工具
點擊【開始】按鈕，進入【程序】選擇“Pad Firmware Modify Tool”，選擇點擊“Pad Firmware Modify Tool”運行Modify工具。
4 .2添加FW文件
點擊工具界面“選擇固件”按鈕，彈出打開文件窗口，選中要修改的FW文件（擴展名是*.fw文件或*.fwu文件）后點擊“打開”按鈕，完成添加FW文件，工具在“選擇固件”欄顯示FW文件的路徑，如下圖：
4.3修改FW文件

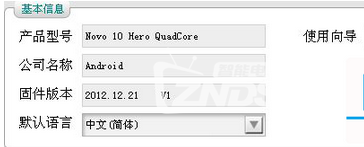

4.3.1 基本信息界面
在基本信息界面，可修改多個信息，包括產品型號、公司名稱、固件版本、默認語言、使用向導，如下圖：
4.3.2 USB信息 界面

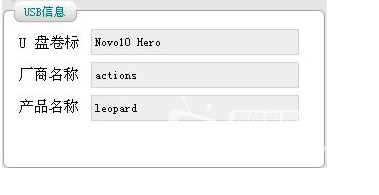

在USB信息界面，可修改多個信息，包括U盤卷標、廠商名稱、產品名稱，如下圖：

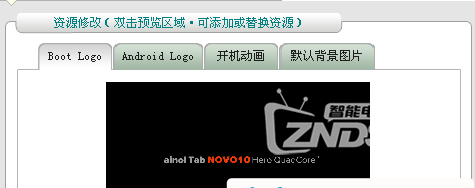

4.3.3資源修改界面

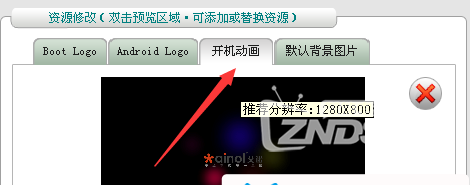

在資源修改信息界面，修改默認的背景 圖片，可修改多個信息，包括Boot Logo、Android logo、開機動畫、默認背景圖片，如下圖： Android logo、開機動畫，支持刪除功能，點擊“
”功能按鈕可以刪除Android logo、開機動畫。 4.3.4內置APK界面
在內置APK界面，修改用戶區和一次性APK。
例如：

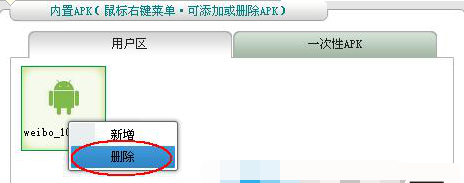

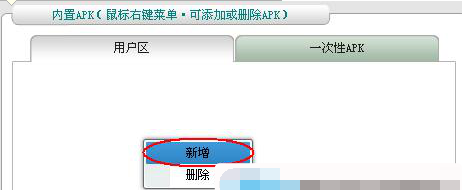

用戶區域：鼠標右鍵菜單，可添加或刪除APK，如下圖：
一次性APK區域與用戶區用法一致。
注意：
A、用戶區預置的apk和一次性APK存放位置一樣：添加到data.img中的data/app下，啟動后，小機會掃描并自動安裝；用戶可自行刪除，若通過恢復出廠設置，data中的所有apk將被刪除。
B、一次性預置的apk，modify會在apk包名前增加“act1tinstall_”字段用于區別用戶區預置的apk；若小機有預置一次性APK，則Settings應用中會有“刪除一次性預置的APK”菜單項。執行此菜單項將僅刪除一次性預置的apk，用戶區的apk不會被刪除。此功能，可用于內置一些產線測試的APK，測試后，又不希望終端用戶看到和使用。這時，可以通過Settings中“刪除一次性預置的APK”菜單來單獨刪除該類APK。
4.3.5 高級設置選項界面

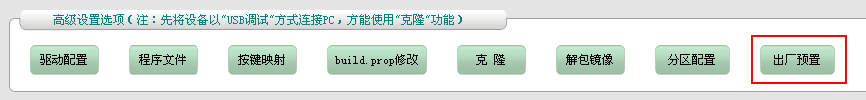

在高級設置選項界面，可修改多個信息，包括驅動配置、程序文件、按鍵映射、build prop修改、克隆、解包鏡像、分區配置，如下圖：

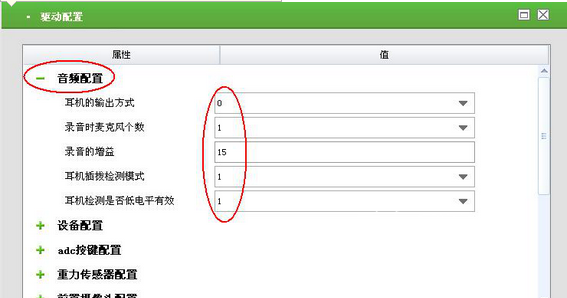

1、鼠標點擊“驅動配置“項: 工具解析 config.xml和bin_cfg.xml文件，并羅列出配置項，供用戶更改。

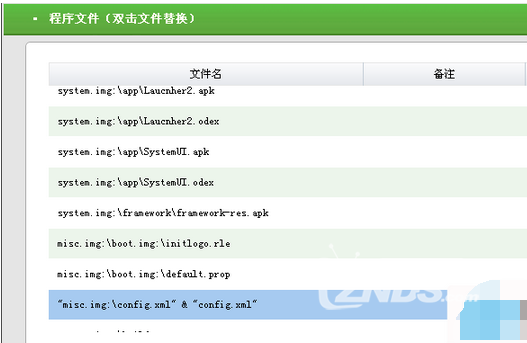

2、鼠標點擊“程序文件”項雙擊文件或點擊“
”都可以替換文件，如下圖： 程序文件支持文本編輯功能，點擊“

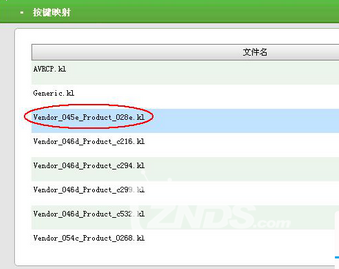

”編輯按鈕彈出文本編輯器供用戶編輯，此功能和按鍵映射的編輯功能類似。一個文件是否為替換、編輯或者是同時可以替換和編輯，取決于FMTool.cfg中的配置。 3、鼠標點擊“按鍵映射“項：工具以文本方式打開build.prop文件，供用戶編輯、修改（注意以Unix格式方式編輯，避免回車換行格式不一致的問題）
4、鼠標點擊“build.prop修改“項：打開build.prop文件，供用戶編輯、修改。

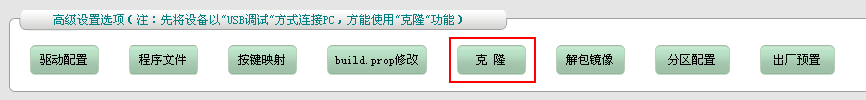

5、小機為U盤設備固件“克隆”功能
克隆將把設備端所有設置信息、包括用戶安裝的apk、web瀏覽器默認書簽/主頁、桌面界面布局、系統設置項等等信息都將被克隆到新固件中（存儲在data.img文件中）。
具體克隆步驟：
步驟一：克隆之前，把希望克隆的內容在小機上先改好（比如默認語言、時區、默認輸入法、桌面布局等等先設好）。
步驟二：將改好的小機正常關機（為確保之前的更改能被克隆到，請執行此操作！）。
步驟三：開機，然后就以usb調試方式連接pc，“克隆”按鈕高亮，則表示連接成功了（為確保clone功能正確，clone時禁止對平板進行任何操作）。
步驟四：點擊“克隆”按鈕，開始克隆。
步驟五：“保存”固件。
保存固件后，固件文件會多出克隆出來的data.img、data_bak.img兩個文件。量產固件時，將data.img、data_bak.img都選上并燒錄到小機即可。

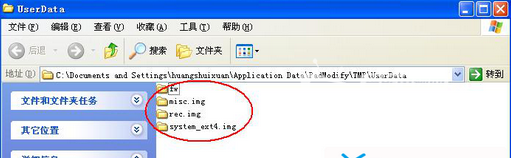

6、鼠標點擊“解包鏡像“項： windows環境下解包/打包 ext4鏡像文件。 解包成功后打開文件目錄路徑C:Document and Settings用戶名Application DataTMPUserData，如下圖：

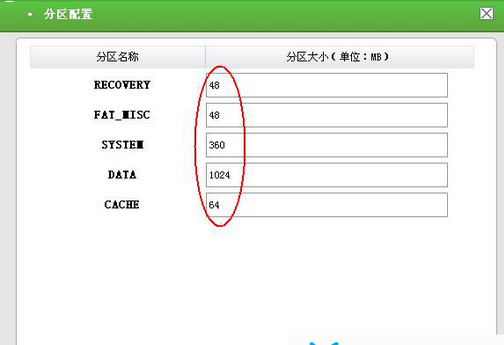

7、鼠標點擊“分區配置“項：點擊工具界面上的‘分區配置’按鈕。修改各分區大小，如下圖

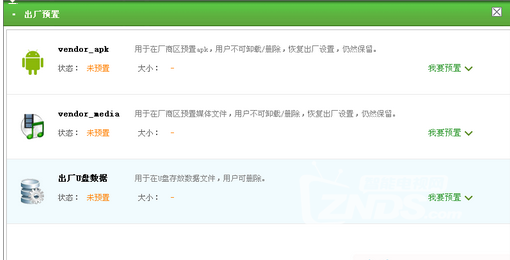

4.3.6 出廠預置功能說明
目前方案有兩種固件組織形式，預置方式分別是：
1.固件文件只有一個“.FW”文件，通過modify該“出廠預置功能”來預置文件。
2.固件文件由多個文件組成（1個“.FW”和多個“.img”組成），則請通過鏡像制作工具來預置。
預置VENDOR_APK、VENDOR_MEDIA和U盤出廠數據，預置成功后保存修改時一起打包到FW固件，通過量產工具燒寫到平板電腦。

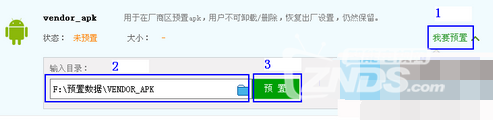

1. 預置數據：點擊“我要預置”功能，選擇預置數據輸入目錄后，直接點擊“預置”功能按鈕進行數據預置。
以預置vendor_apk數據為例：

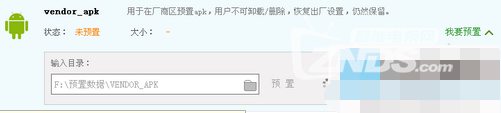

正在預置數據，如下圖

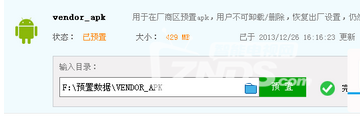

數據預置功后，工具界面會顯示預置數據信息，如狀態、大小、時間，如下圖
三種類型數據可同時進行預置。

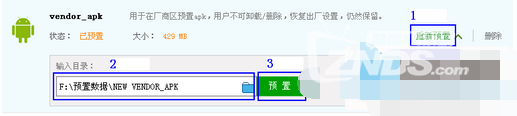

2. 覆蓋預置數據：預置數據已存在，點擊“重新預置”功能，重新選擇預置數據輸入目錄后，再點擊“預置”功能按鈕進行覆蓋。

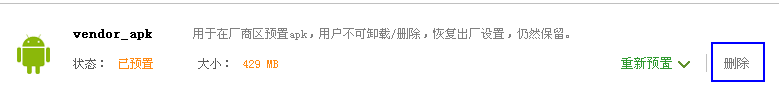

3. 刪除預置數據：預置數據已存在，點擊“刪除”按鈕可刪除預置數據。
5. 特別聲明
該軟件使用了DUILIB開源界面庫的技術
|
