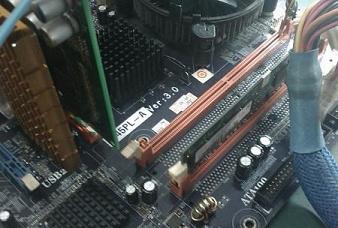

昨晚同行送來一片ECS 945PL-A V3.0的板，說是不跑碼。
晚上10點后店里沒人了，想起這片板還沒修。開工，直接上電，因?yàn)閁他也是一起拿來的，有復位，不跑碼。當然清COMS這些動作已經有過。我估計在同行那里應該早就有過。修同行的板，沒有遇到過清COMS就可以好的。

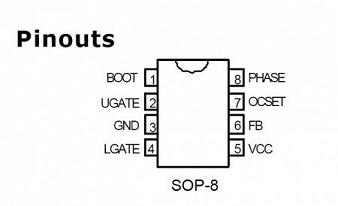

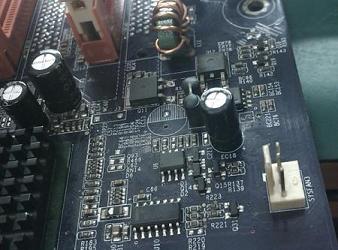

當然測下電壓先，U供電，1.3V左右，正常了。再測橋供電，1.58V，應該也是正常了，總線1.35V，好像高了些。最后測到內存供電，2.5V，哦，原來問題在這里，2代內存的供電竟然跑到2.5V那么高了。看了下供電管理芯片APW7120，測供電12V正常，1腳有14.8V左右，太高了。2，4腳的輸出一個8.5V，一個6.8V左右。8腳2.5V，6腳0.79V。
先換個7120，上電再測，問題還是一樣。再換個， 還是一樣，再換個，還是一樣。再換個，不可能吧！
這個時候開始懷疑是不是反饋這里出問題？找圖紙，暈死，只有V1.0版本的，沒有3.0版本的。只能參照來看。
跑線路，取下兩個分壓電阻來測，一個11A，一個10A，都是正常的。再按公式計算，1.8V進來后這兩個電阻分壓應該也是0.8V
這下有點找不到思路了。
再看了下外圍，取了反饋路上的小電容，無果。
那我再換MOS管，兩個一起換了，還是老樣子。
這個時候再想想橋供電及總線電壓都有點偏高，會不會它引起，RT9218，直接換個，還是一樣的。看來還是老老實實修內存供電吧，按上電時序來修板不會錯的，哈哈，餅哥教的。

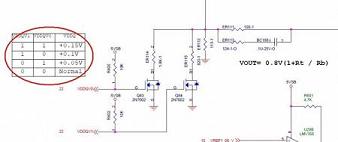

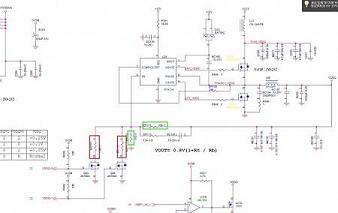

再看看那個V1.0的圖，看到反饋后面那里還連接兩個場管，接兩個信號，這兩個信號的電平組合可以調節內存電壓輸出！
可惜這片板不是V1.0的，只能跑線了，

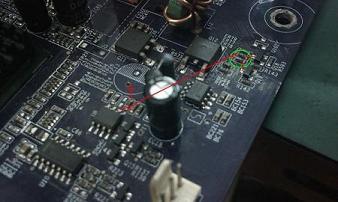

發現目標，F(xiàn)B還并聯到ER77，ER78，這兩個電阻的另一端分別連著Q18，19的D極，上電的時候，兩個管的G極都是5V高電平。直接拿掉ER77，ER78，再上電，哈哈，電壓正常1.8V了，測7120的6腳還是0.79V的反饋。
上U可是還是不跑碼，再測其它都正常，換個U還不跑，看來只能刷下BIOS了。
刷過BIOS一上電上去就開始跑了，還有個糾結的問題，跑到D1就不動了。上內存一樣，上顯卡一樣。我X，什么板。
發呆，啊，有顯示了，原來是我這垃圾診斷的問題！可以跑過了。可惜我的903C失蹤了，唉，這邊買不到這種診斷卡。
我的維修臺有夠亂的吧。
進系統，正常，跑測試也正常，可心里還想著那兩個電阻，再測一下Q18，Q19的G極，已經為低電平了！是不是已經正常了？試試再裝回兩個電阻，神奇！電壓正常，主板正常！
再補充一下：這板的內存供電是雙路供電，內存電壓在不上電的時候就已經產生！

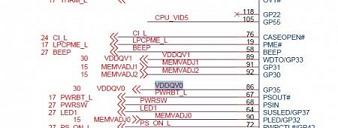

總結：看來這板的問題是BIOS問題，并不是硬件出問題了。但為何清COMS不管用？還有那兩個控制信號是來自I/O芯片。
|
