[主板維修] 技嘉GA-H61M-DS2維修過程

作者: 本站日期:2017-03-18 20:34:52 來源: 本站整理

修h61都修上癮了，昨天中午，一同行拿來兩片技嘉h61，1.2版本的。一看又是h61，兩片上面都全是灰塵，都不知道它們經歷了什么。
拿把刷子刷干凈后就開干。第一片打對地阻值，沒問題，上電，風扇轉一下停一下。直接測供電，第一個測到的供電就有問題，橋的1.05V，實測為0.4V左右

圖紙和點位都是2.01版本的，不過大部分都一樣，只有小部分不一樣。

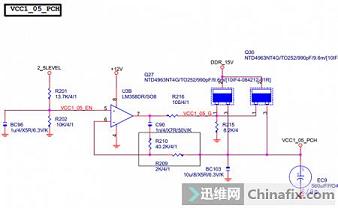

直接測u3的第5腳，0V,發現敵情，在一看分壓電阻，發現r201和r220焊腳腐蝕嚴重，拿下來，清理焊盤后在裝回去

上電，故障依舊，還是風扇轉一下停一下。
在測電壓，這次電壓，內存1.5V/0.75,橋的1.05V/1.8V,CPU的VTT1.1V/VCCSA0.95V/核心1.16V都出來了，連內存復位都有了。

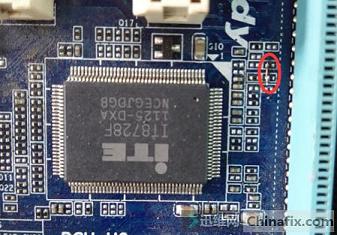

這時候，根據經驗，技嘉12V和5V檢測信號以及BIOS壞的比較多，于是直接測io8728的127和126腳，發現127腳為3.9V，126腳為2.9V

直接拿掉12V的分壓電阻，把5V的飛線飛上

再次上電，亮機了，但是，發現不定時掉電，坑爹的板子。直接放旁邊不管了。
今天再次拿來上電發現不亮了，故障擴大，要的就是這個效果。故障小了查不出來，擴大了才能查出來，所以我這有個師傅碰到不定時的故障時就跟客戶講你那電腦先拿回去用著，等到完全不行了在拿過來

。
再次開干，這次發現VCCSA沒出來

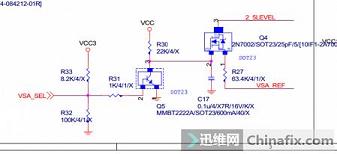

查u1的第十腳，0v，r26一端2.5v正常，于是追查信號去向

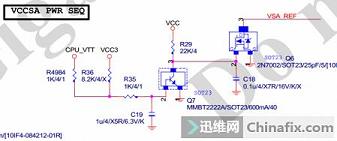

發現Q6 2腳4.2V左右，明顯不正常，在追查，Q7 2腳0.7V正常。
于是，換掉Q7。

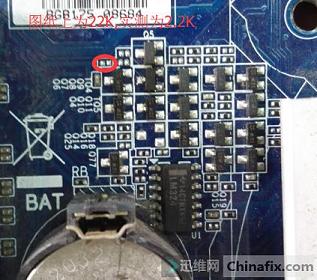

然而，故障依舊。思索一下，把r29拿下來，打阻值，只有2.2K，明顯不正常

拿掉后上電，亮機，進pe測試十分鐘，無任何問題

最后附上亮機圖
