---張先生翻譯
譯者注：化了2天時間翻譯了一個英文版的《華碩主板基本故障判斷指南》。里面有不少內容需要有華碩的診斷卡才能獲取出錯信息，但對于只有普通診斷卡的朋友仍然有參考價值，對內容需要靈活應用。
翻譯倉促，不當之處請指出或自行糾正。
糾錯： POST代碼的第2個51應改為52
本翻譯資料不得外傳
華碩主板基本故障判斷指南
版本1.00
ASUSTek COMPUTER INC.
目錄

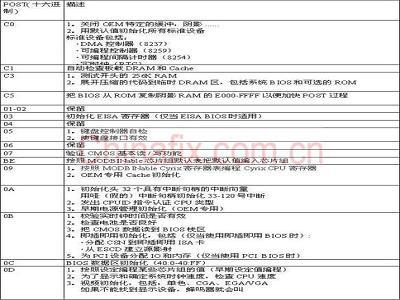

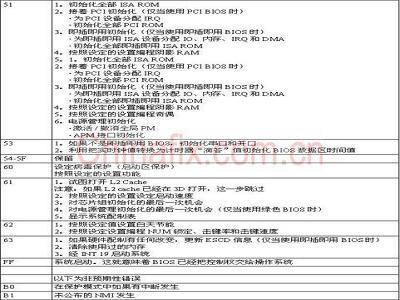

1。AWARD 即插即用 BIOS POST代碼
2。如何維修
1。AWARD 即插即用 BIOS POST代碼
2。如何維修
00 （1）POWER,POWEROK,RESET,CLK,REQ#,A20M#,M/IO#信號錯誤；
（2）HA,HD,AD,SA信號錯誤；
（3）插PCI卡引起00，去掉PCI卡OK: PCI總線GNT開路;
（4）地址FFFFF8,9,A,B,4,5,6,7: PCI總線AD16開路;
（5）地址FFFFF1,2,3,4,5: PCI總線C/BE0#開路;
（6）IOR#和IOW#出錯:IOR#和IOW#短路；
（7）地址FFFFF1: BIOS的MEMR#信號開路；
（8）地址FFFFF0,1,2,3總是重復: PCI總線的DEVSEL#和GNT短路；
（9）地址正確但數據總是FF：BIOS的MEMRCS#開路；
（10）00掛起：高位地址開路或短路；
（11）地址不正確：檢查所有HA,AD,SA,ADS#開路還是短路；
（12）診斷卡不能顯示地址：PCI總線REQ2#開路；
（13）MEMR# LED燈不亮：檢查電源，CLK,reset,MEMR#,HA,AD,M/IO#,D/C#,BE0~BE3；
（14）地址FFFFE0 SA4錯誤：檢查SA4,AD4,HA4信號；
（15）地址Eb SD4錯誤：檢查SD2,AD2,HD2開路或短路；
（16）地址FFFFF0,1,2,3掛起：檢查AD,HOLD,HOLDA,NA#,BOFF信號開路或短路。
C0 （1）HD信號開路或短路；
（2）HA 信號開路或短路；
（3）RTCRD#開路；
（4）電壓錯誤；
（5）BIOS損壞；
（6）371損壞。
C1 （1）MA,MD,CAS,RAS,WE#,CLK信號開路或短路；
（2）BIOS損壞；
（3）MADV#,CLKRUN#,MWE#,AHOLD,KEN#,NA#開路或短路；
（4）VCCLK,STPCLK頻率錯誤；
（5）M16#和IO16#短路；
（6）內存插槽（DIMM,SIMM）不干凈或損壞；
（7）CPU超頻或跳線設置錯誤。
C3 （1）BIOS損壞；
（2）芯片組問題；
C5 （1）HA短路或開路；
（2）MA短路或開路；
（3）BIOS損壞；
05 （1）CLK
（2）XIOW,XIOR,KBCS,SA2,BRSTDRV,IRQ1,KBINT信號開路或短路；
（3）XD0~XD7開路或短路；
（4）K/B BIOS 損壞；
（5）I/O芯片（如果含K/B功能）損壞；
07 （1）XD開路；
（2）RTCWR,RTCRD,RTCALE,IRQ8；
（3）檢查32.768kHz晶振；
（4）清CMOS；
（5）Dallas 損壞。
0A （1）BIOS 損壞；
（2）檢查中斷電路。
0B （1）PCLKS,PCLKPIIX；
（2）AD信號；
（3）14.318MHz；
（4）PIIXINIT,TRDY#,RADY；
（5）PCI總線C/BE0和AD8短路；
（6）檢查所有CLK信號；
（7）371或電池?fù)p壞；
0C （1）INTR信號開路；
0D （1）BIOS 損壞；
（2）INTR#,IRDY#,TRDY#,DEVSEL#,STOP#,NMI；
（3）AD信號；
（4）BOFF#開路或短路；
（5）+12V開路。
0E （1）A20GATE信號錯誤；
（2）檢查INIT,INTR；
（3）清CMOS。
0F （1）HD63,IERR#短路。
18 （1）D/C#開路或短路；
（2）HITM#開路或短路；
（3）NMI#開路或短路；
（4）INTR,LOCK開路或短路。
31 （1）KBCS#,IRQ1短路。
41 （1）BIOS 損壞；
（2）SA0~SA16開路；
（3）MEMR#,MEMW#；
（4）BIOS信號必須小心。
4E （1）TRDY#,DEVSEL#短路。
52 （1）PCIRET開路。
61 （1）TAG RAM 或 SRAM損壞；
（2）NA#,BS16開路或短路；
（3）芯片組。
C1→0D→C1 K/B BIOS損壞；
C1→05→C1 KBRST#短路。
保護模式 （1）KBRST#, A20M；
（2）INIT,PEN短路；
（3）A20 GATE#。
功能測試 （1）DALLAS損壞；
（2）32.768MHz。
Speed error （1）CACHE損壞；
（2）BIOS信號錯誤。
ESCD error （1）BIOS損壞；
（2）BIOS信號錯誤。
NO SCSI （1）EADS,GNT#,HITM,AD信號開路或短路
（2）SCSI CLK。
Sound Bad （1）更新BIOS；
（2）SD開路或短路。
串口 （1）GD75232開路；
（2）串口到GD75232到I/O芯片開路或短路；
（3）IRQ3,IRQ4開路或短路；
（4）芯片組損壞；
（5）電壓：+12V,-12V,+5V,-5V,GND出錯。
并口 （1）并口（打印口）到I/O芯片開路或短路；
（2）IRQ7；
（3）I/O芯片損壞；
（4）排阻損壞。
K/B出錯 （1）XD0~XD7,IRQ1,CLK開路或短路；
（2）K/B BIOS 或K/B插口損壞；
（3）保險、電感L、排阻。
FLOPPY (1) 24MHz頻率；
（2）SA,SD,IOW#,PHOLD#,PHOLDA#,DRQ2,DACK#,IRQ6
(3) 檢查ISA到I/O芯片信號；
（4）檢查371芯片到ISA信號；
（5）CMOS和JUMPER不能禁止。
IDE （1）DD信號；
（2）IORDY,IOW#,IOR#,IRQ14,15開路或短路；
（3）CACHE損壞；
（4）IDE接口。
0KB （1）CLK,HD,HA,ADSC#信號開路或短路。
Memory size error（內存尺寸出錯）（1）MA信號短路或開路。
注記：上述基本指南用于工程師參考。如果上述資料不能解決你遇到的問題，請按照下面方法用示波器按部就班測量每一塊芯片或槽上的所有信號：
——A。供電（為能正常工作所有芯片組、插槽和IC必須有正確的電壓）；
——B。時鐘（在供電穩定以后頻率驅動器將為芯片組和插槽輸出所需頻率；
——C。指令信號（在供電頻率穩定及RESET信號全部到位后，CPU和芯片組將發出指令信號并轉換地址和數據總線到正確的通道，如象ADS#,M/IO#,W/R#,D/C#）；
——D。檢查所有地址線和數據線。
|
