近期有不少電腦愛好者問過我這樣的問題：“電容屏和電阻屏的區別是什么”。分清電容電阻屏明明白白買全觸摸平板電腦或手機在現在確實變得越來越重要。要區分電容屏和電阻屏的區別，首先我們要了解什么是電容屏？什么是電阻屏？電容屏相比電阻屏的優越之處大家或許也早有耳聞，那么今天我們就從屏幕原理角度討論一下電容屏與電阻屏的區別。
在區分電容屏和電阻屏的區別之前，我們先來介紹一下什么是電容屏？什么是電阻屏？
電容屏和電阻屏的區別之電容屏

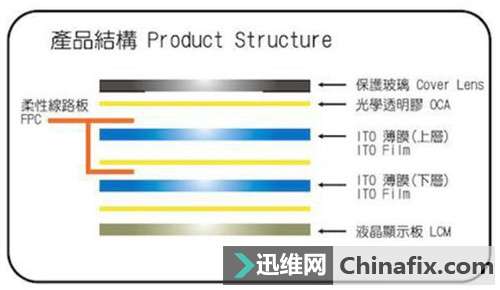

電容屏全稱為電容式觸摸屏，電容屏結構如下圖所示：
電容屏和電阻屏的區別 電容屏結構圖
電容屏的主要構造是在玻璃屏幕上鍍一層透明的薄膜導體層，再在導體層外加上一塊保護玻璃，雙玻璃設計能徹底保護導體層及感應器。
電容屏在觸摸屏四邊均鍍上狹長的電極，在導電體內形成一個低電壓交流電場。當手指觸摸屏表面時，由于人體電場，手指與導體層間會形成一個耦合電容，就會有一定量的電荷流向人體，為了恢復這些電荷的損失，電荷從四邊電極補充進來流向觸點，而電荷的強弱與觸摸點的距離成正比，位于觸摸屏幕后的控制器便會計算電流的比例及強弱，準確算出觸摸點的位置。

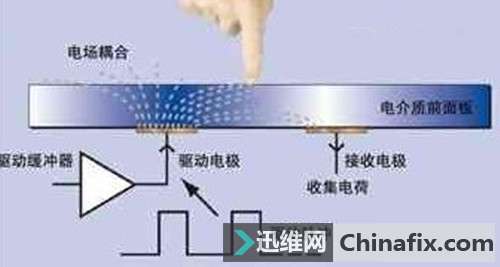

電容屏工作原理簡易如下圖所示：
電容屏和電阻屏的區別 電容屏工作原理圖
電容屏和電阻屏的區別之電阻屏

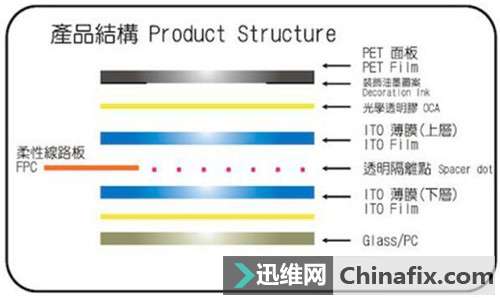

電阻屏全稱為電阻式觸摸屏，電阻屏結構如下圖所示：
電容屏和電阻屏的區別 電阻屏結構圖
電阻屏基本上是薄膜加上玻璃的結構，它以一層玻璃或硬塑料平板作為基層，在薄膜與玻璃（硬塑料）相鄰的一面上涂上透明氧化金屬導電層（透明的導電電阻），它的內表面也涂有一層涂層，在他們之間有許多細小的透明隔離點把兩層導電層隔開絕緣，當手指觸摸屏幕時，兩層導電層在觸摸點位置有了接觸，電阻發生變化，在X和Y兩個方向上產生信號，由感應器傳出觸摸點物理位置的電信號，然后送給觸摸屏控制器，控制器偵測到這一信號并計算出X、Y的位置再通過運算轉化為屏幕上的X、Y值，完成點選動作，呈現在屏幕上。

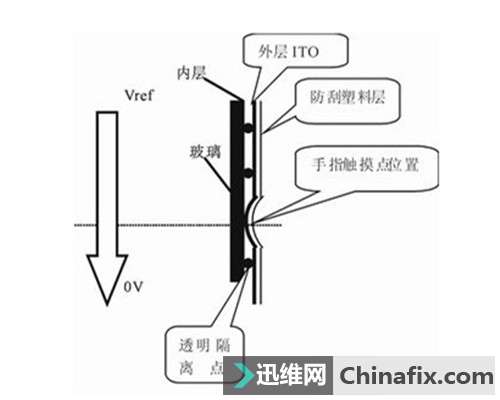

電阻屏工作原理簡易如下圖所示：
電容屏和電阻屏的區別 電阻屏工作原理圖
其實電容屏和電阻屏同樣有上下兩層，但電容屏和電阻屏的區別是電容屏是利用下層發射訊號到上層，當上層被導體接觸后，下層便能夠接收訊息并作出計算。而由于人體本身就是一個導體，所以當手指觸碰屏幕的時候，電容式屏幕能夠產生反應，因此兩層屏幕是不必直接接觸的，僅通過下層接收到的訊息并作出計算從而確定手指接觸到的位置。而電阻屏則通過兩層之間的碰撞而產生反應。也正是因?yàn)槿绱�，電容屏不僅可以同時支持多點，還可以大大的提升觸控時的靈敏度。
用通俗的話來解釋就是：電容屏用手操作起來效果更好，因?yàn)樗前讶梭w作為一個電極進行感應。電阻屏則是通過按壓被電阻顆粒歲感應，適合配帶手套和不能用手直接觸控的場合。
|
