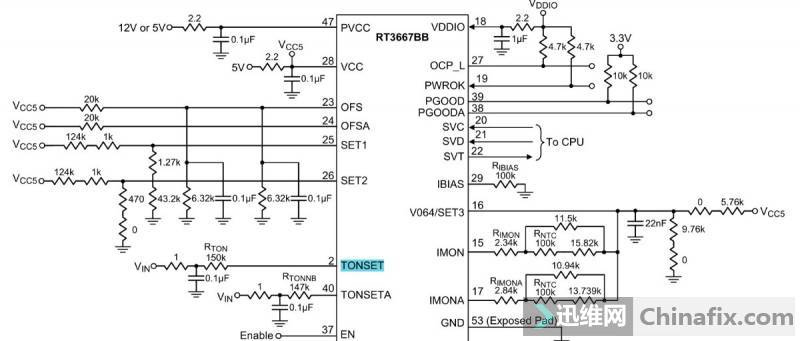

 主控rt3667bb，供電開啟都有，不出cpu電壓，以前修很多山寨通路h110不出核顯用的也是richtek方案，基本都是tonset配置腳電壓異常引起的。
于是量2腳tonset電壓只有0.1v，42腳0.68v，斷電測2腳3只阻容，發現1歐電阻已斷路，應該就是旁路電容短路導致該電阻擊穿，換好阻容，正常亮機了，此時2腳tonset電壓1.56v 42腳1.15v。

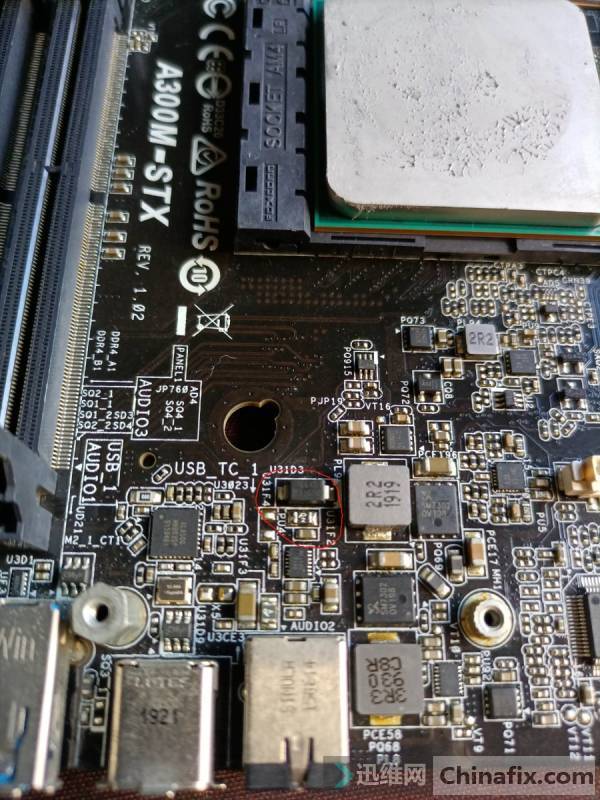

華擎這板小電容易壞，修過20多張，有一半是小電容壞，主要集中在3v小電池轉1.5v rtc電容，typc 5v轉換電路電容。

再有就是華擎從b85時代開始，橋me 1.05v用的rt8065芯片，包括華碩，修過的都知道，這個電壓高燒橋，電壓偏低換芯片就好。

后面華碩換別的方案了，華擎到了am4還在用，主要用在am4 stx和thin itx幾個型號上，這類板共用了2顆，一處1.8v_s5，另一處2.5v_vpp，
碰到壞的，不上cpu先量1.8v_s5，這個電壓待機就有，至于2.5v_vpp，建議不上cpu直接量，華擎這板子不上cpu可以觸發，且所有電壓都會出來，
當然cpu電壓只是預設電壓。確認兩處電壓正常后再進一步查修，這兩電壓都是19v轉換的，碰到過vpp芯片短路 19v電壓燒內存的。
