客戶送來時的情況：不開機，沒有待機電流。
1、 第一步我先打完所有重要阻值，結果都正常，那就上電。

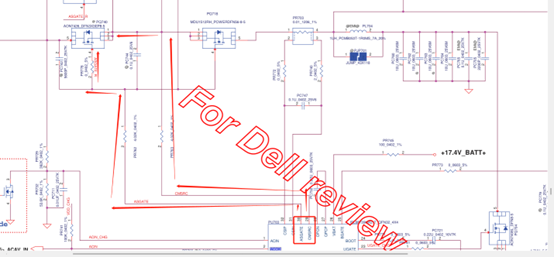

2、 上電結果發現，哦豁，竟然ACOK沒有發出，那我掉頭回去看公共點。結果發現原來是假公共點 。因?yàn)槲沂切率郑?dāng)時我繞一下子圈子。跑去查CMSRC和ASGATE。發現不對勁這兩個應該相差6V才對。可是他們相等。
那么肯定是有問題，結果我一測MOS管。好家伙PQ740給我直接導通了。上工具！直接拆下來，拆下來也測試一下，雙向?qū)ǎ鎱柡ΑＮ抑苯咏o你來一個改頭換面。
3、 經過我一番手抖操作，我把它換了，接下來在上電。OK！待機電壓出來。但是神奇的時候?yàn)樯恫蛔詣?dòng)上電嘞。我立馬給它干上一個開關。結果還是不行。那肯定是待機條件有問題啦。

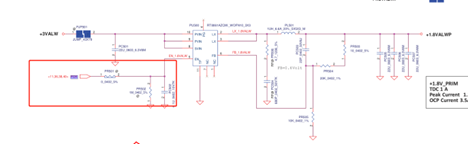

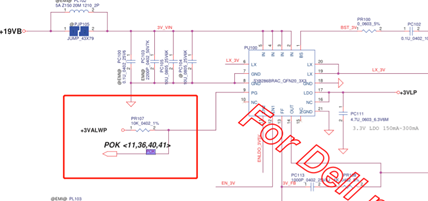

4、 又經過我一番調查，發現一個奇特的地方。這里發出一個POK，結果就1.8V沒收到。其他都收到了，我就懷疑可能是斷線了，因?yàn)檫@板之前有被人家修過。

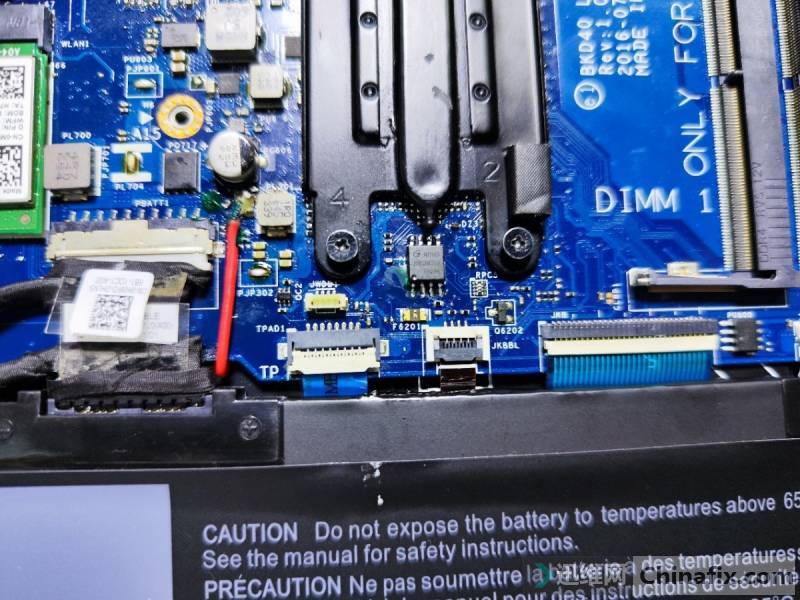

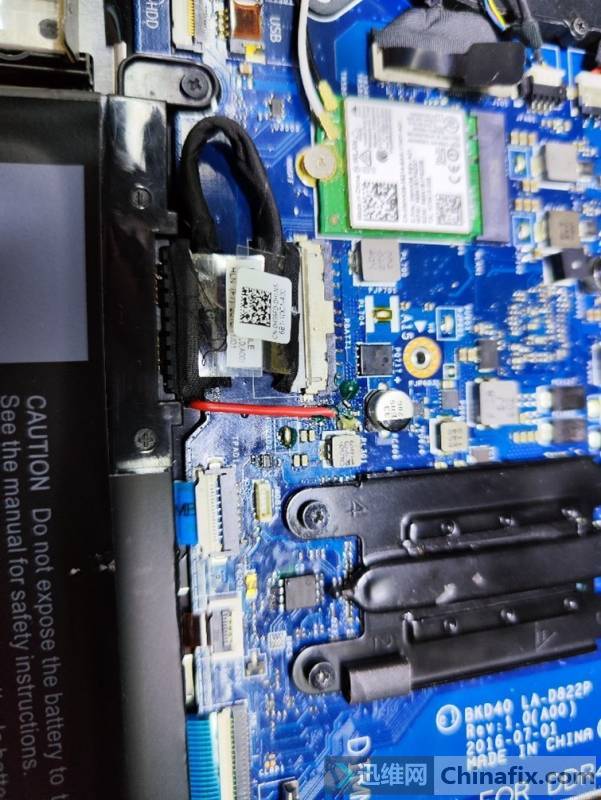

5、 因?yàn)閺脑镜牡胤椒忠桓�過來太遠了，為了美觀我就從旁邊電阻那里借了一個信號過來，如下圖：看不到吧，看不到就對了，綠油蓋那么厚，不是那個紅線，紅線是之前別人修的。下面還有根線。

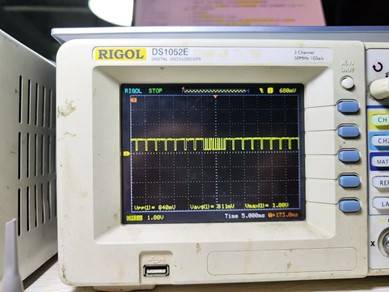

6、 修完這個之后，待機OK，觸發OK，電流上到0.4A，集顯供電沒出。然后我飛了根線到CPU發給CPU供電芯片的SVID上飛了一個電阻。用示波器雙通道測量，另一只表筆在內存復位上。結果不飛還好，飛了直接完蛋！立馬掉電，電流每次都是上到0.3A-0.4A掉電。我天吶。我的SIVD出現了這樣的波形。
7、 我立馬把飛線弄下來，看了一下感覺也沒有虛焊呀。感覺！結果從頭排查了一圈，又回到了SIVD電阻這里，我拿示波器去戳它，不掉電了！我去，還真是虛焊了。我二話不上直接換了也給電阻給它。
8、 結果一切恢復如初，還是沒有集顯供電。我又去刷了BIOS。
9、 后面還是不行，去論壇查了一下資料，發線這個機子要裝電池才能開機。那我去買了一臺整機。（因?yàn)槲沂切率郑?jīng)驗比成本重要）

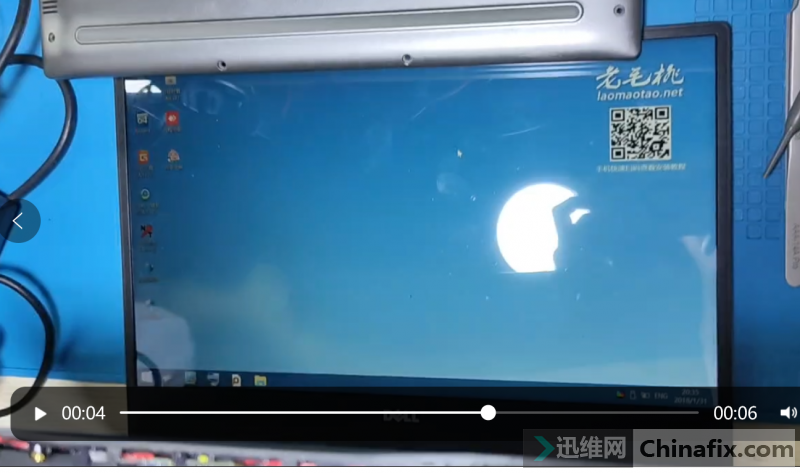

結果：成功亮機。
|
