由于大家運用的主板品牌不一樣，跳線的規劃也不盡相同，所以一般情況是自己查看說明書，但其實好多說明書上畫的也是非常不清楚，新手玩家不容易看明白。

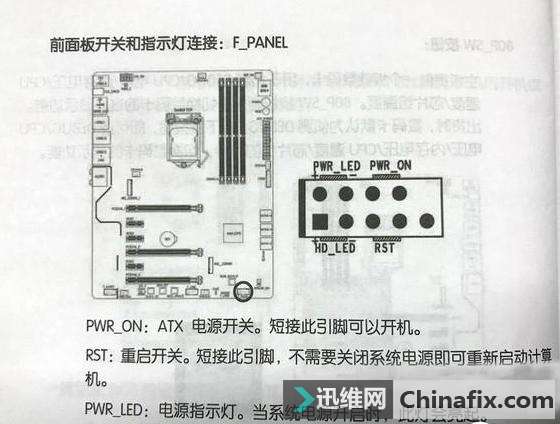

主板說明書
接下來分成三個部分來詳細地講解主板跳線的問題：
首先來說最重要也是最容易迷糊的前面板跳線，一般來說前面板的跳線被命名為Front Panel，有些主板會縮寫為F_Panel，JFP1或是Panel等標記，通常外觀只有下圖左側9根針腳，右側為JFP2（編號1、2為序號）。

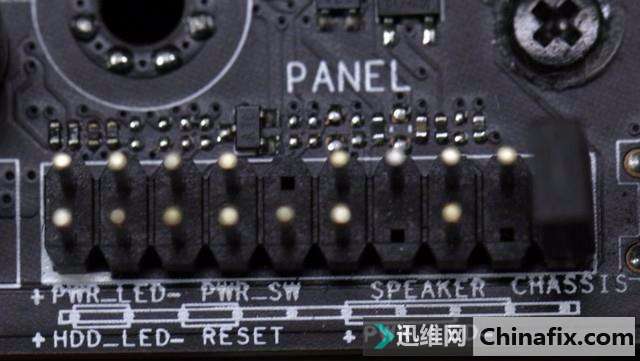

Front Panel
一般來說主板前面板跳線的附近都會有一個如上圖所示的標識（那個一串串的白色圖形），這個小圖每個白點代表一對針腳，文字標注在上方就是上方一排，下方就是下方一排。這里可以結合插針來看。

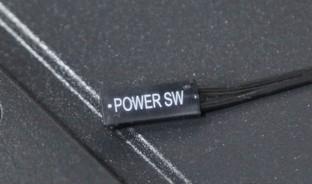

電源開關

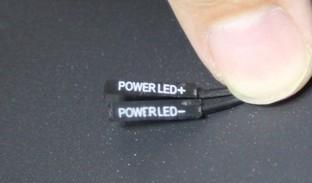

電源指示燈
電源指示燈為發光 二極管，所以一定要區分正負極；而POWER SW代表的是Switch開關，無需區分正負極。之前主板上的縮寫PWR（或是PWR_BTN）就是電源的意思。

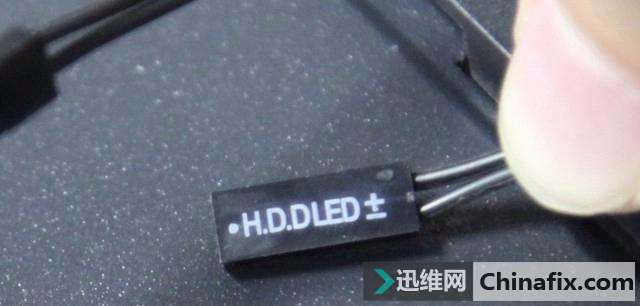

硬盤指示燈
硬盤的英文為HDD，這里的指示燈就是為硬盤準備的，旁邊的“土”字是代表正負極，需要對應主板上的位置插入。RESET重新啟動按鈕（或者縮寫成RST_SW）的插針和電源按鈕為同一性質無需考慮正負極。

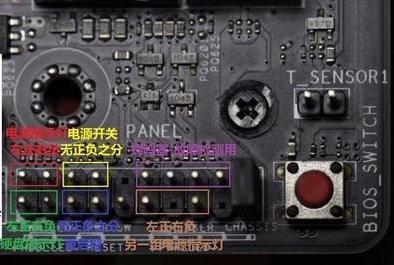

對應針腳的位置
上面這張圖為大家解釋一下對應針腳的位置，現在市面上大多數主板的跳線接口都是這個格局，左側9根針為最常用的，電源指示燈、電源開關、硬盤指示燈和重新啟動按鈕呈雙排排列。如果沒有標注正負極可以先按照左正右負嘗試，如果不能點亮再進行調整。現在常用的主要為USB 2.0接口和USB3.0接口（也有主板稱為USB 3.1 Gen 1，其實相同）。
前置USB跳線接口

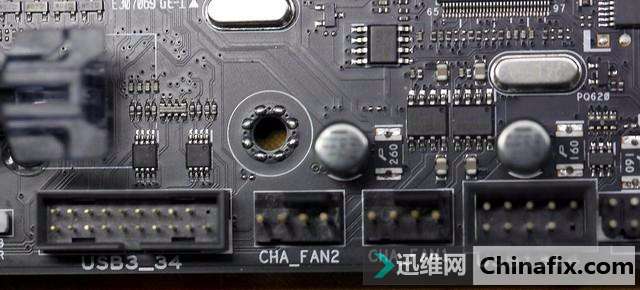

上圖左側的USB3_34代表的就是USB3.0跳線接口，尾號3、4代表序號，可以擴展成兩個USB 3.0接口。注意防呆卡扣的規劃以及缺針的位置。右側的USB 1314就是USB 2.0接口了，同樣有一個缺針，不過這個缺針在右下角，13、14代表的也是序號。需要小心的是有個和這個跳線很像的叫做1394接口，輸出電流電壓不一樣，不要混淆。

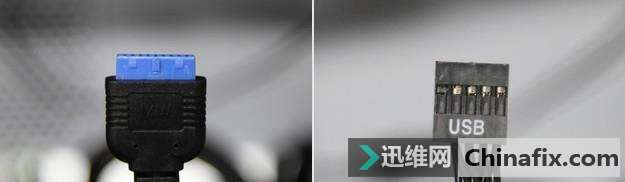

左側為USB 3.0，右側為USB 2.0

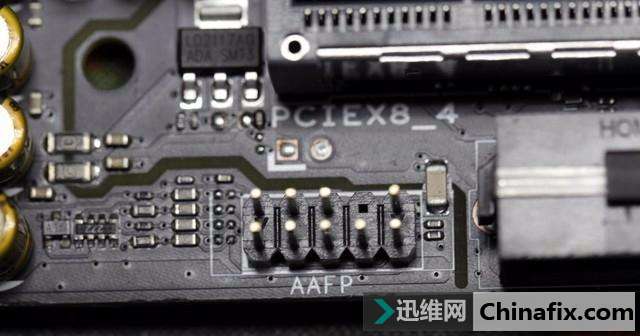

USB 3.0跳線接口一般位于主板右側24pin供電的附近，USB 2.0接口一般位于主板底部邊緣，和前面板跳線在一起。還有個很重要的跳線為音頻接口，一般被標注為AAFP，通過連接這個可以讓前面板的3.5mm插孔啟用，也是一個9針的跳線接口，分別是它缺針的位置為右上第二個。通過這里可以和USB 2.0跳線接口區分開。
前置音頻接口
在插針上也有很顯著的特點，會有一根線畫成圈短接這個接口中的兩根插針。

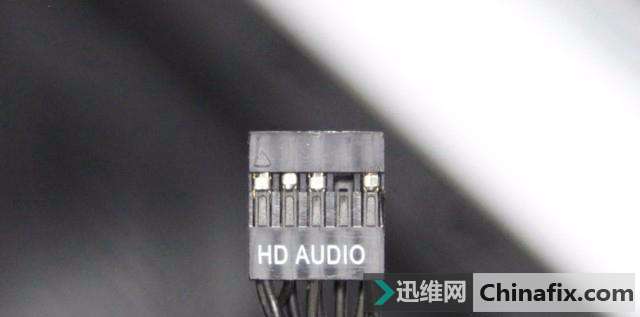

前置音頻接口
字母一般會標注為HD AUDIO或是AAFP等，位置在主板左下角的音頻區域內，有些主板會有分割線來分割音頻區域。
|
