藍天主板改集顯維修
主板型號：NH50DPMB-0D
主板故障：顯卡PEXVDD供電燒糊，核心帶走
主板維修流程：燒糊面積太大，獨顯肯定是修復不了，與客戶溝通改集顯同意，接下來在小小的主板上挖呀挖呀挖，挖至公共點不短路。
（PS:一定要將燒糊的黑色物質完全挖干凈。）

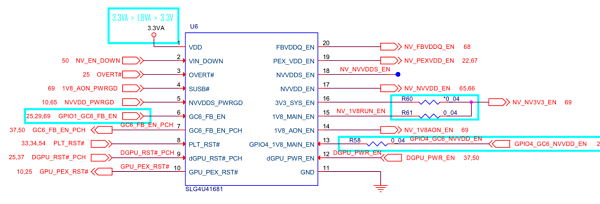

挖干凈之后，找到顯卡供電控制芯片，將12腳下拉到地

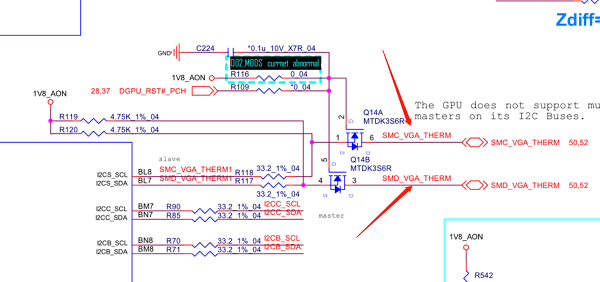

這樣獨顯部分的供電就不工作了，上電測試，完美亮機，當然藍天沒有獨顯的話是會開機三分鐘左右風扇狂轉掉電的，所以還需要對電路進行一些改動,找到獨顯的溫控SM總線，將Q14拆掉。

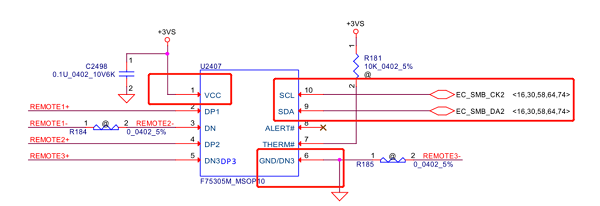

隨便找個溫度檢測芯片，將SM總線的時鐘復位，以及供電接地四根線飛上去，其余引腳懸空。
飛好之后固定一下，裝機測試，已經不掉電了，完美收工。
維修結果：將主板裝機，開機測試可以成功點亮，進系統測試錄音，相機，聲音，WiFi都正常，進行烤機壓力測試半小時也正常，維修到此結束。
|
