電感最廣泛的使用場景在供電，升壓電路和降壓電路，都需要有一顆電感來儲存能量和釋放能量。很多小白朋友都太清楚電感升壓電路的原理，所有的升壓和降壓電路，都用到了“電感電流不能突變”這個重要原理。即電感的中的電流是有慣性的，這個慣性就是電感儲存的能量。
DC-DC升壓

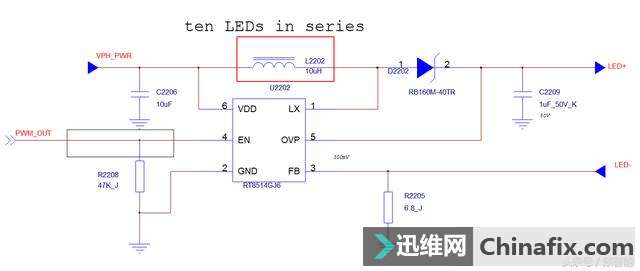

LCD屏串聯背光升壓電路

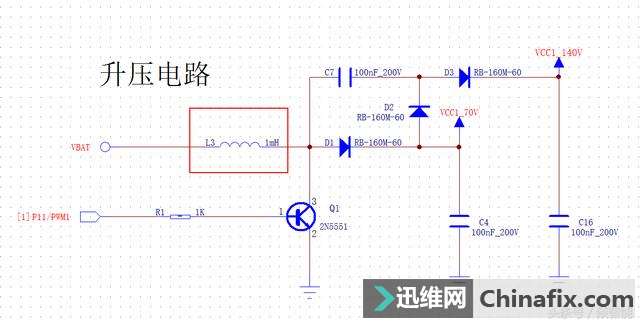

電療儀升壓電路
示例的LCD屏的串聯背光升壓電路中，升壓IC主要通過LX腳來控制電感上的開關。在電療儀升壓電路中通過單片機的PWM口來控制電感的開關。
單純看文字不容易看得懂，我們用圖示來標明電流的走向。
（這里強調一下二極管的“單向導通”的特點，二極管中的電流只能朝一個方向走，反向是不能通過電流的。）
這兩張圖就是DC-DC升壓工作起來的基本原理。

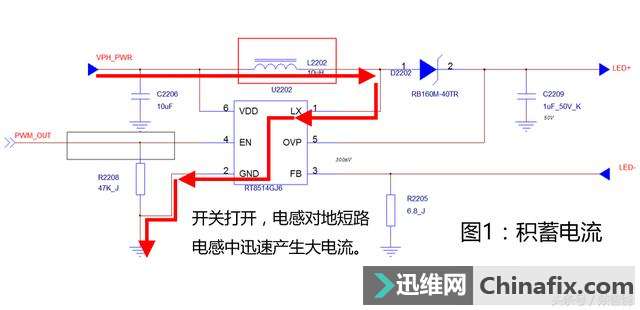

首先，開關打開，電感對地短路，電感內部產生電流。（芯片內部有開關，另一張圖的三極管也是起到開關的用途）

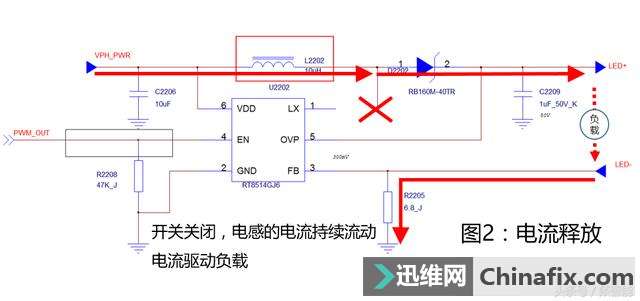

然后，開關關閉，電感對地的電流被截斷，但是電感上的電流不能立刻消失，需要找到泄放途徑，于是就跑到負載端去了。負載消耗不了那么多電流，于是電感的電流就變成了負載兩端的電壓，把電壓升上去了。
下一個循環，開關打開，電感產生電流，雖然二極管右側電壓比左側高，但是無法反向流過去，就維持了高電壓。
然后開關再關閉，電感再向負載釋放能量，電壓繼續上升。如此循環，電感不斷的充電放電，為二極管后段提供脈沖能量。
通過控制開關打開和關閉的時間比例，就可以控制有多少能量從電感輸出。這就是通過改變控制信號的占空比，來適應負載的變化，使電壓始終維持在需要的數值。

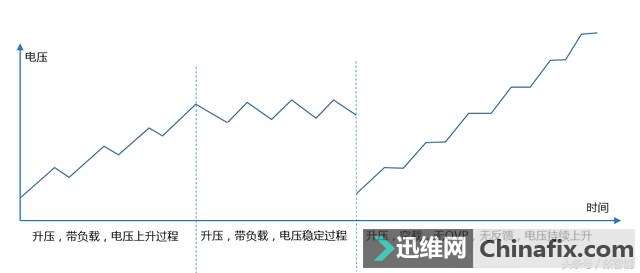

↑ 升壓電路電壓上升的過程
對于普通升壓電路（上圖左側），有負載、有過壓保護（OVP）、也有電壓檢測，電壓會上升到一個穩定值。
對于電療儀電路這種簡易升壓電路（上圖右側），人體電阻在兆歐級別，基本相當于開路了，每一次電感的充放電，都會把二極管后段的電壓往上提升，如果用示波器測量后段電壓，會是一個階梯狀上升的形狀。通過控制開關的次數，可以控制電壓升高的幅度，最高可以超過200V。因為電量很少，人體只會感受到輕微電擊，不會造成危險。
|
